名 稱： 對夾雙辯蝶式止回閥
型 號： H76H
口 徑： DNl5～1200mm
壓 力： PNl.0MPa~42 0MPa
材 質： 鑄鋼、不銹鋼、鍛鋼、鉻鉬鋼
對夾雙辯蝶式止回閥用于公稱壓力PNl.0MPa~42 0MPa、Classl50～2500；公稱通徑DNl5～1200mm、NPsl／2—48．工作溫度一l96—540℃的各種管路上，月于防止介質剖流。通過選月不同的材質．可適月于水、蒸汽、油品、硝酸、強氧化性介質及尿素等多種介質。
一、對夾雙辯蝶式止回閥標準與規(guī)范
1、設計秘制造：APl594、AP 6D、JB，T8937;
2、結構長度：API594、APl60、DlN3202、JB／T8937，
3、壓力一溫度等級? ANsIBl6.34、DlN2401、GB／T 9124、HG20604、HG20625、SH3406、JB，T74，
4、試驗與檢驗AP 598、JB／T 9092：
5、配管法蘭JB，T74～90、GB／T 9112～9124、HG20592～20635、sH3406、ANsIB16 5、DlN2543～2548、GB／T 13402、APl605、ASMEBl6 47．
二、對夾雙辯蝶式止回閥結構特點
1、結構長度短．其結構長度只有傳統(tǒng)法蘭止回閥的1/4～1/8;
2、體積小,、重量輕,其重量只有傳統(tǒng)法蘭止回目的1/4～1/20;
3、閥瓣尖閉快速．水錘壓力?。?
4、水平管道或垂直管道均可使月．安裝方便；
5、流道通暢、流體阻力小．
6、動作i敏、密封性能好;
7、目瓣行程短、關閥沖擊力小;
8、整體結構、簡單緊湊、造型美觀
9、使月壽命長、可靠性高。

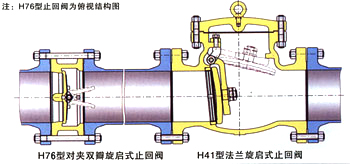

三、旋啟式止回閥對比
.jpg)

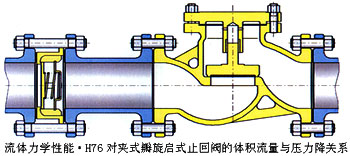

四、升降式止回閥對比

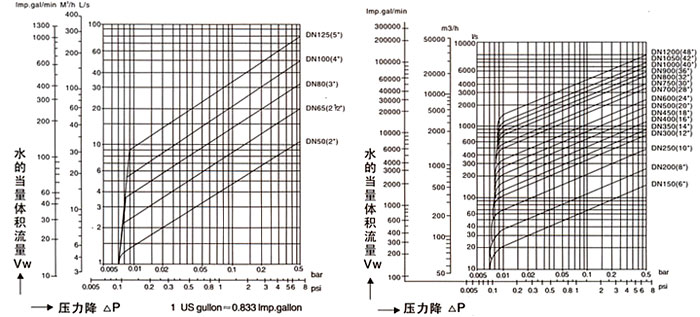

的當量體積流量Vw與實際流體的
體積流量V按下式換算：
式中：Vw一水的當量體積流量。l／s；
P流體密度，k9／m 3
v一實際流體的體積流量，l/s。
五、H76對夾雙瓣旋啟式止回閥

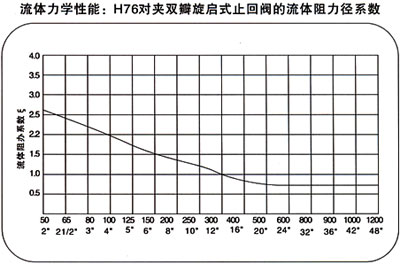

流體力學性能：H76對夾雙瓣旋啟式止回閥的流體阻力系數、流量系數及開啟壓力

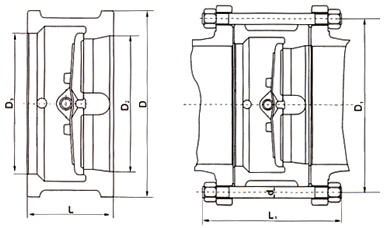

六、H76對夾雙瓣旋啟式止回閥的型號、材料及主要參數
注：本表為常規(guī)對夾式止回閥的型號編制、主要零件材料及適用工況，其他要求及其型號編制參見對夾式止回閥型號編制方法。
