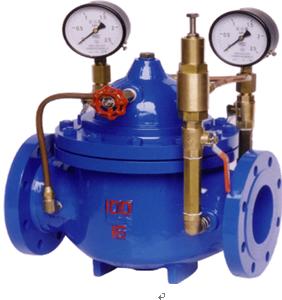

名 稱： 減壓穩壓閥(可調式減壓閥)
型 號： 200X
口 徑： DN50-DN1000
壓 力： 1.0mpa-2.5mpa
材 質： 鑄鋼、鑄鐵
結構特點和用途
200X減壓穩壓閥由主閥、導閥、針閥、球閥、微型過濾器和壓力表組成水力控制接管系統。使用時，當調定出口壓力后，能自動保持穩定出口壓力。
本產品利用導閥自力控制，不需要其它裝置和能源，保養簡便，壓力控制準確度高，受進口壓力和流量影響小，減壓穩壓可靠。
本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。
工作原理
當閥門從進口端給水時，水流過針閥進入主閥控制室，出口壓力通過導管作用到導閥上。當出口壓力高于導閥彈簧設定值時，導閥關閉?？刂剖彝Ｖ古潘?，此時主閥控制室內壓力升高并關閉主閥，出口壓力不再升高。
當閥門出口壓力降到導閥彈簧設定壓力時，導閥開啟，控制室向下游排水。由于導閥系統排水量大于針閥的進水量，主閥控制室壓力下降。進口壓力使主閥開啟。在穩定狀態下，控制室進水、排水相同，主閥開度不變，出口壓力穩定。
調節導閥彈簧即可設定出口壓力。
主要技術參數
|
公稱壓力(Mpa)
|
殼體試驗壓力(MPa)
|
密封試驗壓力(MPa)
|
最高進口壓力(MPa)
|
出口可調壓力(MPa)
|
適用介質
|
介質溫度(℃)
|
|
1.0
|
1.5
|
1.1
|
1.0
|
0.09-0.8
|
水
|
0-80
|
|
1.6
|
2.4
|
1.76
|
1.6
|
0.10-1.2
|
|
2.5
|
3.75
|
2.75
|
2.5
|
0.15-1.6
|
主要零件材料
200X減壓（穩壓）閥連接尺寸(PN 1.0-2.5MPa)
|
公稱通徑DN
|
L
|
H
|
H1
|
A
|
B
|
|
50
|
250
|
335
|
90
|
170
|
170
|
|
65
|
280
|
345
|
98
|
180
|
180
|
|
80
|
310
|
355
|
110
|
190
|
190
|
|
100
|
350
|
365
|
120
|
200
|
200
|
|
125
|
400
|
445
|
145
|
215
|
215
|
|
150
|
450
|
460
|
155
|
230
|
230
|
|
200
|
550
|
505
|
190
|
255
|
255
|
|
250
|
650
|
550
|
250
|
295
|
295
|
|
300
|
800
|
710
|
290
|
325
|
325
|
|
350
|
900
|
725
|
330
|
380
|
380
|
|
400
|
1000
|
760
|
360
|
415
|
415
|
|
450
|
1000
|
810
|
445
|
435
|
435
|
|
500
|
1100
|
865
|
495
|
460
|
460
|
|
600
|
1100
|
935
|
550
|
520
|
520
|
|
700
|
1450
|
1000
|
605
|
570
|
570
|
|
800
|
1560
|
1100
|
730
|
620
|
620
|
|
900
|
1800
|
1205
|
800
|
670
|
670
|
|
1000
|
2000
|
1330
|
910
|
830
|
830
|
